产品概述

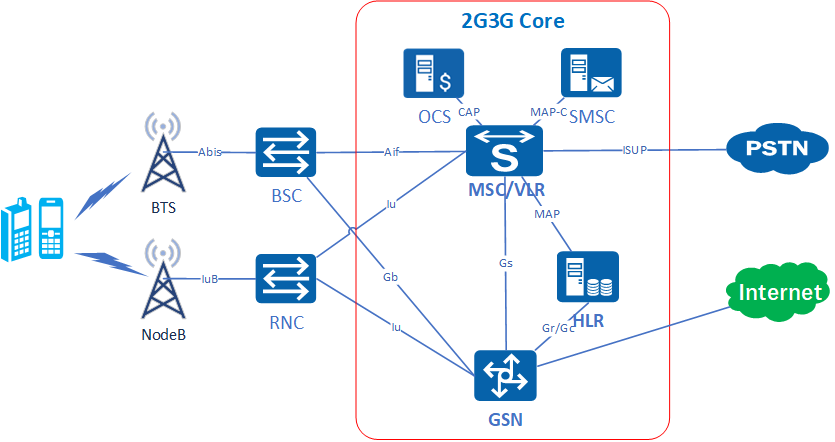

2G3G核心网从逻辑结构上划分为3个域：归属网络域、服务网络域和传送网络域。归属网络域是指客户开户的网络。为客户提供服务或者能够为客户提供服务的网元称为服务网络域。传送网络域是指一旦用户发生了漫游，用到其它的运营商网络将数据包转发到归属网络，这些网络称为传送网络域。
核心网网元1：（G）MSC 移动交换中心，这个设备用于打电话，发短信。前面加G表示既可以做为端局直接进行呼叫，也可以作为关口局和其它的运营商进行对接，和固网的交换机类似。
核心网网元2：HLR归属位置寄存器，归属网络要寄存一些用户业务信息，身份信息，比如这个客户开通了什么业务，这些都是在这个归属位置寄存器上登记的。另外还要完成对于用户身份的验证。
核心网网元3：GSN，包含SGSN和GGSN，GPRS支持节点。
核心网网元4：SMSC短信服务中心，主要作用是接收短消息，一旦被叫开机后将短信发送给被叫，具体内容请参考 SMSC产品。
核心网网元5：SCF业务控制功能，与 OCS计费中心对接完成计费，充值等智能业务。
产品规格
MSC
| 容量 | Traffic (BHCA): · Erlang: 2.5k · Local call: 60k · Outgoing call: 70k · Incoming call: 70k · Location update: 200k · CAMEL handling: 200k · Outgoing SM: 100k · Incoming SM: 100k Trunk: · 1023 trunks (1-127 trunk/可以将中继分配给一个中继组) · 1023 MG 连接 |
| 接口 | SCCP (ANSI T1.112, ITU-T Q) TCAP (ANSI T1.114, ITU-T Q) ISUP · ITU ISUP (ITU 92/97) · ETSI ISUP (ETSI V2) · ANSI ISUP (ANSI T1.113-1995) ISDN · ITU ISDN (Q.931 05/98) · ETSI ISDN (QSIG ECMA-143) · ANSI ISDN (NIS-A233-1) A接口 (ETSI, ANSI, IPA BSC): · BSSMAP: 管理 MSC 和 BSC 之间的 AIF 电路 · DTAP: 移动管理、呼叫控制、补充服务和短信业务 SSF (GSM 03.78, 03.18): · 交换侧的CAMEL接口 MAP 1,2,3 (ETSI, ANSI): · MAP B (to VLR) · MAP C (to HLR) · MAP D (VLR to HLR, for inter-PLMN漫游) · MAP F (to EIR) · MAP E (to SMSC) CAMEL I, II, III (ETSI, GSM 09.78) SNMP V2 (RFC 1905): 心跳报告、参数维护、CDR、统计信息 Soft switch: · SIGTRAN: – SCTP (RFC 2960): SG 与MGC （MSC） 之间通过 IP 网络提供高效的信令传输 – M2UA (RFC 3331): MTP2传输 的适配层 – IUA (RFC 3057): ISDN Q.921传输的适配层 – M3UA (RFC 3332): MTP3传输的适配层 – MTP3 (ANSI, ITU, SCCP-Lite): SG和MGC之间的消息传输 · MGCP (RFC 2705): MG与MGC（MSC）之间提供媒体网关控制功能 · BICC (ITU-T Q): 软交换之间提供呼叫业务 · RTP (RFC 1889): 语音包的实时传输 · SIP (RFC 3261) · H.248/MEGACO (RFC 3525, ITU-T H.248)与Iu UP网关的接口 |
| License控制 | MSC应用标志 8-1024 trunks，8的倍数 |
HLR
| 容量 | 1M用户 |
| 接口 | MAP-C (HLR-MSC, SMSC) MAP-D (HLR-VLR) MAP-H (HLR-AUC) CAMEL phase I, II, III SNMP (HLR-EMS) |
| CAMEL (GSM 02.78, GSM 03.78, GSM 09 .78) | O-CSI T-CSI SS-CSI SMS-CSI GPRS-CSI |
| License控制 | HLR应用标志 100-1M HLR用户，100倍数 |
VLR
| 容量 | 100k用户 |
| License控制 | VLR应用标志 100 to 100k VLR 用户，100的倍数 |
AuC（包含在HLR）
| 容量 | 1M用户 Triplet generation: 2000/s |
| License控制 | AUC应用标志 100-1M AUC用户，100倍数 |
EIR（包含在HLR）
| 容量 | 100k grey/black lists 1024 15-digit number segments of white lists |
| License控制 | EIR应用标志 100 to 100k EIR subscribers at multiples of 100 |
